軋機下接軸是以旋轉工作機構運轉，常年不停機運轉，在工作過程中承受較大的扭矩力和沖擊力。在使用過程中由于金屬材質的軸承不具備退讓性因此容易造成應力集中致使金屬疲勞磨損出現間隙，一旦出現間隙將會使軸面與軸承內圈之間磨損加劇，磨損嚴重后，軸承跑內圈，內圈定位松弛，終會造成內圈斷裂，設備無法開機。

剖分軸承及安裝參數

軸承型號：SBNN750A

設計游隙：0.4+0.5mm

軸轉速：45-100r/min

剖分軸承位寬度：380mm

安裝位置直徑：750m6（0.03-0.08）

某鋼鐵企業，就出現了下接軸軸承位磨損問題。軸承由于長時間處在磨擦環境，內圈磨損嚴重，軸承溫度過高，保持架破裂，設備螺絲松動，設備無法開機。

此次修復的下接軸軸承位出現磨損，劃痕明顯，局部有坑洞，前、后軸肩也出現了不同程度的磨損，磨損部位深達到0.7mm左右。軸面同心度也受到了一定影響，軸與軸承配合面不足，出現間隙。

該設備采用的是雙列剖分式軸承，由于其特殊性，在進行軸承位修復安裝的時候在細節上與整體軸承有所區分，這樣就給維修工藝帶來更嚴謹?shù)囊?，我們對治理工藝做了詳細嚴謹?shù)姆治觥?/p>

連接軸軸承位磨損修復解決方案：

利用高分子復合材料現場對磨損部位進行修復，在保證修復度和滿足安裝要求的基礎上，無需對設備進行大量拆卸，修復周期短。修復依據配合關系根據現場拆裝條件，選取焊點定位支撐工藝或是模具成型修復工藝進行在線修復工藝，保證修復尺寸、同心度、軸承游隙、過盈尺寸等重要安裝參數，實現高分子復合材料恢復設備尺寸的目的，再造軸承位，修舊利廢。

修復工藝：

本次修復實施方案：（關鍵尺寸控制環節）

1、用原有完好面作為基準面

2、同心多次測量，減少誤差

3、調整內圈位置，空試內圈

4、涂抹2211F高分子復合材料

5、直接裝配剖分內圈

6、檢測安裝

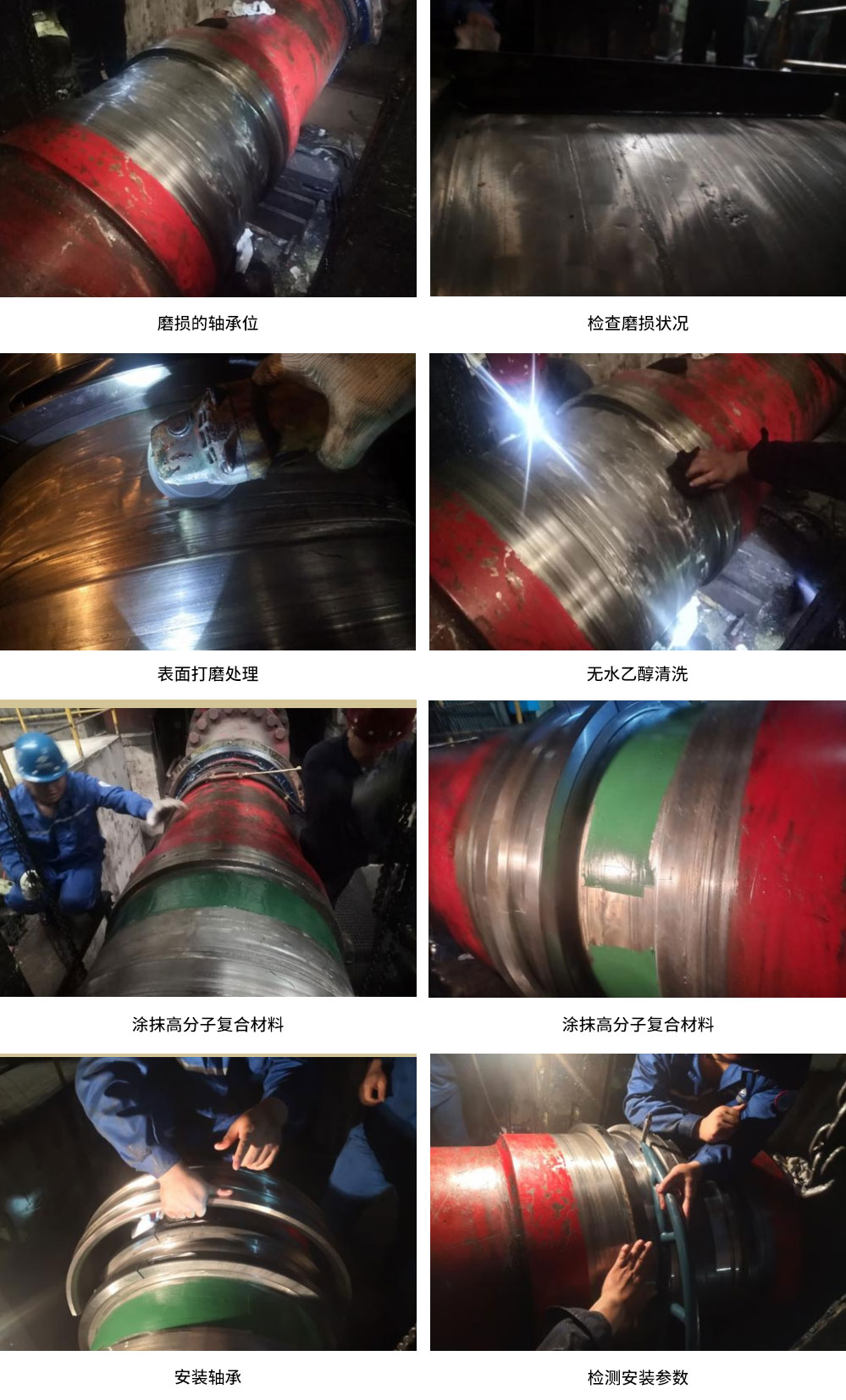

修復應用案例：
